Informations techniques - Autoportants Série 3000

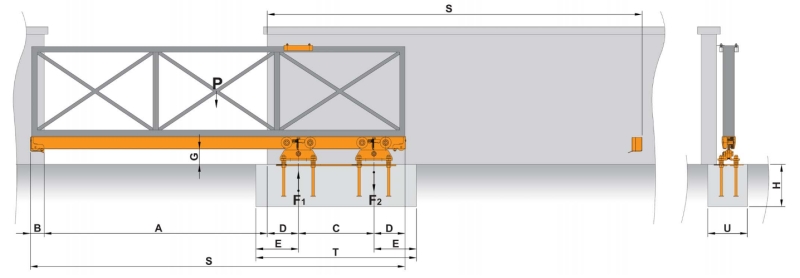

LegendE
Pmax (kg): Poids total du portail en ordre de marche (y compris tous les accessoires)
A (m): Ouverture - passage
S (m): Longueur totale du portail
C (m): Distance entre les axes des chariots
F1max (kg): Charge maximale supportable du chariot pour travailler dans des conditions optimales
D (m): Espace nécessaire pour la roue d'extrémité (butée d'ouverture)
Zmin (kg): Poids minimum de béton
TxUxH min (m): Dimensions de la base en béton
F2 (kg): Force de traction (réaction pour équilibrer la partie à balancer)
B (m): Espace nécessaire pour la battue d'arrêt
| SERIE 3000 | |||||||||
| Dimensions | TxUxH min (m) | Charge uniforme | Charge non-uniforme | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A (m) | C (m) | S (m) | Pmax 1785 kg |
Zmin 3665 kg |
Pmax sans articles FAC | Pmax 1385 kg | Zmin 4640 kg |
Pmax sans articles FAC | |
| 6 | 2.40 | 9.5 | 3.60x1.00x0.80 |  |
1508 |  |
1108 | ||
| 7 | 2.80 | 10.9 | 4.00x1.00x0.80 | 1468 | 1068 | ||||
| 8 | 3.20 | 12.3 | 4.40x1.00x0.80 | 1428 | 1028 | ||||
| 9 | 3.60 | 13.7 | 4.80x1.00x0.80 | 1388 | 988 | ||||
| 10 | 4.00 | 15.1 | 5.20x1.00x0.80 | 1348 | 948 | ||||
| 11 | 4.40 | 16.5 | 5.60x1.00x0.80 | 1308 | 908 | ||||
| 12 | 4.80 | 17.9 | 6.00x1.00x0.80 | 1268 | 868 | ||||
| Données constante : F1max (kg) 450 ; D (m) 0.195 ; B (m) 0.110 ; Gmin (m) 0.05 ; Emin (m) 0.25 | |||||||||
 |
 |
 |
 |
 |
 |
 |
| Code 3010 | Code 3020 | Code 3030 | Code P140.Z | Code 3040 | Code 3050 | Code 214 |
|---|
